Legrand

Модульное оборудование legrand

Модульное оборудование защиты и управления Legrand имеет оптимальные размеры элементов, позволяет компактно разместить все необходимые устройства в электрическом шкафу, упрощает и ускоряет монтаж и техническое обслуживание установок без существенного изменения конфигурации щита.

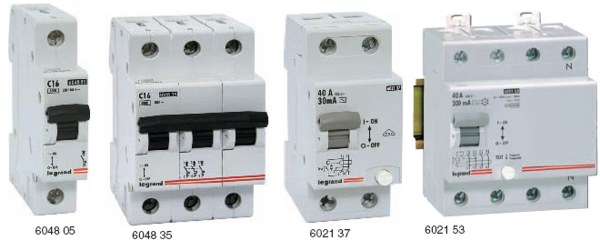

  • Серия LR™от Legrand универсальна в своем применении. Она прекрасно подходит как для домашних установок (типовое жилье, дачи, коттеджи…), так и для малого коммерческого сектора (офисы, магазины, кафе, гостиницы…).

Отключающая способность
6 000 А – МЭК 60898-95, 6 кA – МЭК 60947-2
Соответствуют ГОСТ Р 50345-99
Напряжение 240 В / 415 В±
Напряжение 80 В= на полюс

Подробная информация содержится в каталоге Legrand (стр.108-109) СКАЧАТЬ

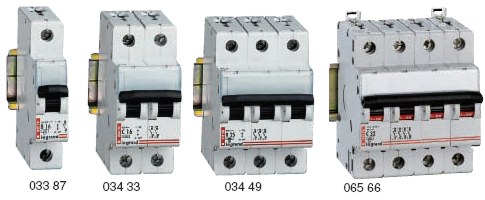

  • Legrand DX Стандарт - это автоматические выключатели на номинальные токи до 63 А выпускаются в одно-, двух-, трех- и четырех полюсном исполнении, на напряжения сети 230/400 В и отключающую способность 6, 10 или 20 кА.

Автоматические выключатели DX могут обеспечивать защиту цепей постоянного тока при условии, что напряжение на их зажимах не превышает: 60 В= на аппарат для DX P+N и DNX P+N; 80 В= на один полюс для DX и DX-H.

К аппаратам DX поставляются дополнительные устройства: дополнительные контакты, аварийная сигнализация, минимальные расцепители, независимые расцепители. Все дополнительные устройства устанавливаются на левой стороне аппарата DX.

Подробная информация содержится в каталоге Legrand (стр.110-112) СКАЧАТЬ



  • Устройства защитного отключения (УЗО) Legrand DX - это устройства, которые обеспечивают защиту людей от поражения электрическим током. Кроме того, своевременным размыканием цепи УЗО предотвратят возгорание, возникающее вследствие протекания тока через поврежденную изоляцию. Иными словами, УЗО Legrand – это надежная защита от пожаров.

Двухполюсные УЗО или дифференциальные реле серии DX обеспечивают защиту людей от косвенного контакта с электроустановкой (токоведущими частями), а также защиту имущества от пожара. Данные механизмы рассчитаны на номинальный ток 16, 25, 40, 63, 80А.

Четырехполюсные УЗО серии DX имеют следующие характеристики: защита от утечки тока 30, 100, 300, 500мА и номинальный рабочий ток 25, 40, 63, 80А.Модульные УЗО серии DX могут быть объединены со вспомогательным переключателем, устанавливаемым с левой стороны.

Компания Legrand производит два типа аппаратов DX, управляемых дифференциальным током:

- Тип АС: для стандартных применений;

- Тип А, для применения в случаях искажения сигнала нагрузкой, где ток не является чисто синусоидальным или имеет постоянную составляющую. Например, для защиты мультимедийных устройств, компьютеров и т.д.

Подробная информация содержится в каталоге Legrand (стр.114) СКАЧАТЬ

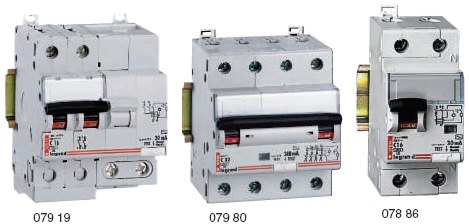

  • Дифференциальный автоматический выключатель Legrand DX (с УЗО) обеспечивает надежную защиту людей от поражения электрическим током при прямых или непрямых контактах с токоведущими частями. Дополнительно в них встраиваются вспомогательные контакты, расцепитель минимального напряжения и другие аксессуары



Двухполюсные дифференциальные автоматические выключатели серии DX имеют такие характеристики, как защита от утечки тока 10, 30, 300мА и номинальный ток 10, 16, 20, 25, 32, 40, 63А.

Подробная информация содержится в каталоге Legrand (стр.115) СКАЧАТЬ

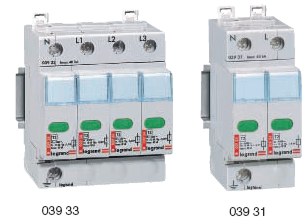

  • Ограничители перенапряжений предназначены для защиты установок, питаемых воздушными линиями. Устанавливаются сразу за вводным автоматическим выключателем. Должны подключаться к клемме «Земля» щита. Имеют встроенную тепловую защиту. Состоят из основания и сменного модуля с индикатором: зеленый флажок - в рабочем состоянии, оранжевый флажок - требуется замена модуля. Возможна дистанционная сигнализация состояния разрядника
    Для использования в сетях 230/400 В~ , Частота: 50/60 Гц

Подробная информация содержится в каталоге Legrand (стр.124) СКАЧАТЬ


  • Выключатели-разъединители Legrand обеспечивают замыкание и размыкание цепей под нагрузкой, с видимым разъединением контактов. Выключатели-разъединители Legrand делятся на одно, двух, трех и четырехполюсные. Вспомогательный переключающий контакт, которым могут комплектоваться выключатели-разъединители, предназначается для дистанционной индикации состояния выключателя. К аксессуарам для выключателей-разъединителей относятся: опора для замков, замки разных диаметров, пломбируемая крышка, разделительные перегородки.

Подробная информация содержится в каталоге Legrand (стр.125) СКАЧАТЬ

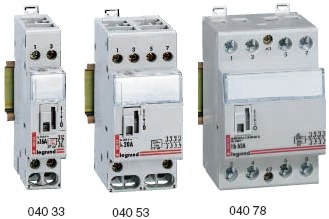

  • Силовые реле Legrand выполняют функцию контактора во вспомогательных цепях и функцию коммутации небольших двигателей, устройств отопления или освещения в виде люминесцентных ламп или ламп накаливания. Все силовые реле имеют прикрытую крышкой рукоятку управления. Особенностью силовых реле Legrand – это наличие возможности принудительной остановки или пуска без автоматического возврата, с применением инструмента. Аксессуаром для силовых реле Legrand до 63А является дополнительный переключающий контакт, который монтируется слева от силового реле и индицирует положение контактов.

Подробная информация содержится в каталоге Legrand (стр.127-129) СКАЧАТЬ

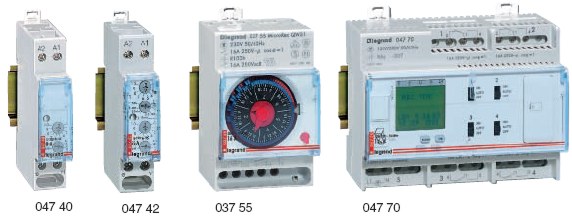

  • Реле различного назначения Legrand. Реле с выдержкой времени от Legrand предназначены для включения и/или отключения оборудования (освещение, вентиляция, системы управления, устройства сигнализации) с заданной выдержкой времени от 0,1 сек. до 10 часов. Реле плавного выключения Legrand работает вместе с выключателем с выдержкой времени и обеспечивает плавное выключение света в конце времени выдержки. Таймеры Legrand делятся на следующие типы:
    аналоговые программируемые таймеры с часовой или с суточной программами;
    многофункциональные программируемые таймеры обеспечивают включение и выключение электрических цепей при помощи выбранных таймеров в заданном промежутке времени;
    цифровые таймеры Rex или астрономические таймеры, основным преимуществом которых является отсутствие необходимости в монтаже датчика освещенности.

Кроме выше перечисленного электрооборудования к продукции данной группы относятся, также различные светорегуляторы Legrand, предназначенные для управления освещением и электронные комнатные термостаты. Электронный комнатный термостат обеспечивает поддержание температуры в помещениях, где недопустима настройка температурного режима посторонними лицами.

Подробная информация содержится в каталоге Legrand (стр.130-137) СКАЧАТЬ

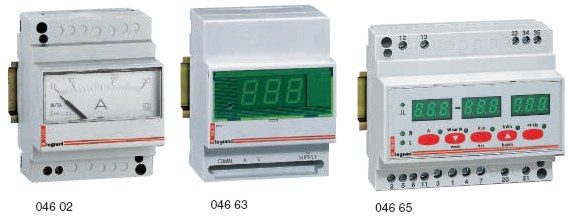

  • Измерительные приборы Legrand - это амперметры Legrand аналоговые и цифровые; трансформаторы тока Legrand; вольтметры аналоговые и цифровые; переключатели для амперметров и вольтметров; цифровые измерители частоты; однофазные счетчики электроэнергии; трехфазные счетчики электроэнергии.

Подробная информация содержится в каталоге Legrand (стр.138-139) СКАЧАТЬ
